CARA KERJA HANDPHONE

Cara Kerja HandPhone

3.1 Pendahuluan
Sebelum anda melangkah lebih jauh tentang mereparasi handphone, tentunya anda harus memahami dulu prinsip kerja handphone agar dapat mempermudah proses analisa kerusakan pada ponsel.
Pada bab ini akan dibahas secara garis besar dan secara umum, karena perkembangan teknologi selular saat ini selalu berubah.
3.2 Pusat pengolahan perintah input/output.
3.2.1 Perintah input.
Setiap anda melakukan perintah kepada ponsel, misalkan mengetik sms, memainkan game, merubah pengaturan ponsel, merekam suara, foto, dan lain-lain. Semua perintah diatas merupakan suatu perintah dari pengguna ponsel kepada ponsel, dimana perintah tersebut bisa melewati alat seperti: keypad, kamera, infra red, Bluetooth. Semua perintah input tersebut akan diterima oleh CPU, kemudian CPU akan mengolah semua perintah masukan tersebut. CPU dapat memproses semua perintah input berdasarkan data operating system yang terdapat pada IC flash. IC flash akan menyimpan data input tersebut bila diperintahkan oleh CPU, Sedangkan IC RAM akan menerima data dari CPU untuk sementara.


3.2.1 Perintah Output.
CPU akan memberikan terusan perintah dari perintah input, perintah dari CPU sangat universal pada keseluruhan system navigasi handphone misalkan: memberikan perintah untuk menampilkan informasi grafik pada LCD, memberikan perintah kepada UI (vibrator, buzzer, led), memberikan perintah kepada power supply untuk meretribusikan tegangan, dan lain-lain.


3.3 Power Supply
3.3.1 Power up/down (On/Off)

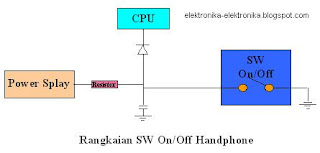

Proses untuk menghidupkan ponsel tidak sama dengan rangkaian elektronik biasa seperti TV radio dll. Pada system handphone hampir sama dengan computer, dimana proses menghidupkan ataupun mematikan tidak dengan cara melepaskan hubungan daya kepada power supply. Pada system computer sebenarnya bila diberikan daya, system tersebut berfungsi hanya saja dalam keadaan nonaktif, bila di analogikan kepada manusia dalam keadaan tertidur, dimana system tersebut akan siap diberi perintah kapanpun untuk mengaktifkan semua system. Oleh karna itu bila handphone telah di pasangkan battery maka tegangan battery akan langsung masuk kepada IC power Supply, disaat bersamaan IC power supply akan memberikan tegangan kepada bagian processor. rangkaian SW On/Off handphone dapat anda lihat pada gambar diawah ini.


3.3.1 Distribusi tegangan
Rangkaian pada handphone terdapat banyak subsistemnya, yang mana setiap sub system mempunyai kebutuhan supply tegangan yang berbeda-beda dan pada setiap system akan diberikan tegangan bila disaat diperlukan. Daya pada handphone pertama diberikan oleh battery, tegangan dari battrey akan dilanjutkan kepada IC power supply, oleh IC power supplylah semua supply tegangan akan diberikan tergantung kebutuhannya.


3.3.1 Pengisian battery
Proses pengisian battery pada handphone sangat teliti sekali, dimana system pengisian akan diatur secara komputerisasi. Tegangan battery akan di diteksi oleh IC power supply dan CPU, bila battery dalam keadaan penuh maka handphone akan menolak pengisian dari trafo charger. System pengisian ini diproses oleh IC charging.
3.4 Transmisi data informasi
Pada dasarnya system transmisi pada system komunikasi terdapat dua system, bagian penerimaan (receiver) yang berfungsi sebagai penerimaan data informasi suara ataupun data alfanumerik dan grafik dari base station kepada handphone. Sedangkan bagian pemancaran (transmitter) berfungsi sebagai pengiriman data informasi suara ataupun data alfanumerik, grafik dan proses registrasi jaringan.
3.4.1 Proses registrasi jaringan
3.4.1.1 Inisialisasi
Pertama kali ponsel anda melakukan proses pemanggilan disebut dengan inisialisasi. Hal ini terjadi saat anda pertama kali mengaktifkan ponsel anda. Anda akan mendapatkan koneksi dari sell site terdekekat, kemudian jaringan seluler akan melakukan pemeriksaan account atau keanggotaan anda masih aktif atau tidak, maka panggilan anda akan diproses lebih lanjut.
3.4.1.2 Pemeriksaan daftar frekuensi
Ponsel anda akan melakukan pemeriksaan daftar frekuensi yang ada di SIM anda. Pemeriksaan meliputi kualitas aliran frekuensi carrie, kemudian mencari Broadcash Control Channel atau BCCH. Setiap BCCH akan mentransmisikan penanda data yang unik, membedan antara AMPS dan GSM. Di system AMPS menggunakan system frekuensi radio yang terdedikasi pada setiap sel, sedangkan pada GSM semua frekuensi dapat membawa informasi, akan tetapi yang lebih penting adalah channel yang digunakan untuk aliran datanya bukan radio frekuensinya
3.4.1.3 Identifikasi informasi
Base station atau Broadcash Control Center akan melanjutkan pengiriman untuk melakukan identifikasi informasi tentang sell site. Identitas jaringan tersebut adalah Carreier wireless itu sendiri, kode area lokasi saat itu, dan frekuensi yag digunakan, serta informasi tentang sel sekitarnya. Kesemua informasi tersebut digunakan untuk mengetahui apakah ponsel anda sedang aktif dan membutuhkan pelayanan. BCCH adalah bukan merupakan frekuensi radio yang didedicated. BBCH akan menggunakan channel yang akan membawa informasi dalam bentuk bit pada semua frekuensi didalam sebuah sel.
3.4.1.4 Pemeriksaan Broadcash Control Control Channel
Frekuensi radio ponsel akan melakukan pemeriksaan bradcash control channel, dimana ponsel anda akan mengirimkan sinyal untuk memriksa apakah sinyal tersebut masih di dalam jangkauan. Ponsel akan melakukan scanning seperti radio keseluruh daftar frekuensi BCCH satu-persatu serta memeriksa penerimaan sinyal. Pengukuran akan dilakukan pada setiap level channel. Cell site akan mengirimkan sinyal kuat ke ponsel anda. Sementara itu di broadcash control channel yang merupakan mobile monitor melakukan data stream dari ase station yang disebut frekuensi control burs atau frequency control channel burs (FCCB). Sinyal ponsel mobile anda akan melakukan sinkronisasi dengan system selular dengan sarana koneksi wireless. Setelah ponsel anda dengan base station telah berkomunikasi, maka semuanya siap digunakan.
3.4.2. Pemancaran data informasi
3.4.2.1. pengolahan signal data suara, grafik, alfanumerik.
Disaat pengguna handphone sedang melakukan komunikasi, maka gelombang sinyal suara yang dihasilkan dari pengguna ponsel akan merambat di udara. Gelobang signal suara tersebut akan di terima oleh microphone untuk dirubah menjadi gelombang elektromagnetik. Dan akan dilanjutkan kepada bagian audio processor untuk dikuatkan dan diproses.
Jika pengguna handphone melakukan sms, maka perintah yang di ketik oleh pengguna handphone kepada keyboard akan di proses oleh CPU (Central Proccesor Unit)
3.4.2.2. perubahan signal digital menjadi signal analog (D/A Converter).
Pada bagian ini signal data informasi akan dikonversikan menjadi berbentuk signal analog. Sebab pada bagian RF masih menggunakan signal berbentuk analog sedangkan pada bagian processor utama karakternya berbentuk digital. Hal ini perlu adanya penyesuaian antara dua karakter yang berbeda agar dapat saling berhubungan.
Selanjutnya signal data informasi yang telah di konversikan akan dilanjutkan kepada bagian RF.
3.4.2.3. Pencampuran signal data dengan signal pembawa.
Signal data informasi akan dikirim kepada base station, tentunya harus ada yang membawa signal data informasi tersebut. Oleh karena itu signal data informasi akan dicampur dengan signal pembawa oleh RF processor. Signal pembawa pada teknologi GSM mempunyai kisaran frekuensi 900-1900 MHz, gelombang ini awalnya dihasilkan oleh VCO, dimana VCO akan menghasilkan gelombang sebesar 3420-3840 MHz yang selanjutnya akan di olah oleh RF processor.
Setelah signal data informasi sudah dicampur dengan signal pembawa maka akan dilanjutkan kepada bagian penguatan.sistem ini dinamakan dengan Modulasi.
3.4.2.4. Penguatan akhir
Signal data informasi yang sudah dicampur dengan signal pembawa akan diterima oleh base station, sedangkan jarak handphone kepada base station cukup jauh. Maka signal tersebut harus betul-betul kuat agar dapat di terima oleh base station. Maka signal tersebut harus diperkuat oleh PA Power Amplyfier. Bila penguatan akhir pada bagian pengiriman tidak berfungsi dengan baik maka ponsel tidak akan bisa meregistrasikan jaringan kepada operator, hal ini di sebabkan karena base station tidak dapat menerima signal data informasi dari handphone.
3.4.2.5. Pembagian jalur Transmisi
Setelah dikuatkan maka signal akan dilanjutkan kepada antenna switch untuk di hubungkan kepada antenna. Antenna switch dapat di analogikan seperti bandara, dimana pada bagian transmisi data informasi pada handphone terdapat dua jalur, yaitu penerimaan dan pemancaran. Maka tanpa adanya antenna switch signal yang di terima dengan signal yang akan dipancarkan akan saling bertabrakan, karena pada teknologi GSM hanya ada terdapat satu jalur yang sebut dengan system TDMA.
3.4.2.6. Pemancaran ke base station
Signal selanjutnya akan dipancarkan melalui antenna kepada base station. Antenna akan menetukan hasil dari pemancaran, maka lemah atau kuatnya signal tergantung dari kualitas antennanya.
3.4.3. Penerimaan data informasi.
3.4.3.1. Penerimaan data dari base station
Signal informasi yang dipancarkan base station akan diterima terlebih dahulu oleh antenna handphone. Dan selanjutnya akan di teruskan kepada antenna switch untuk di teruskan kepada LNA.
3.4.3.2. Pembagian jalur transmisi
Agar signal pemancaran dengan signal penerimaan tidak bertabrakan, maka akan dibagi terlebih dahulu transmisi signalnya oleh antenna switch.
3.4.3.3. Penguatan awal
Agar signal dapat diterima dengan baik oleh bagian RF, signal yang dipancarkan oleh base station akan dikuatkan terlebih dahulu oleh LNA (Low Noise Amplyfier). LNA bukan saja difungsikan sebagai penguatan saja, tetapi dapat di fungsikan sebagai pemotong noise (desah).
3.4.3.4. Pemisahan signal pembawa dengan signal informasi
Signal yang dihasilkan oleh LNA masih tercampur dengan signal pembawa, agar dapat diproses oleh bagian DSP (Digital signal proccersor) maka signal data informasi harus dipisahkan terlebih dahulu oleh RF processor. System ini dinamakan dengan Demodulasi.
3.4.3.5. perubahan signal analog menjadi signal digital (D/A Converter).
Pada bagian ini signal data informasi akan dikonversikan menjadi berbentuk signal digital. Sebab pada bagian RF masih menggunakan signal berbentuk analog sedangkan pada bagian processor utama karakternya berbentuk digital. Hal ini perlu adanya penyesuaian antara dua karakter yang berbeda agar dapat saling berhubungan.
Selanjutnya signal data informasi yang telah di konversikan akan dilanjutkan kepada bagian processor utama (CPU). Bila signal data informasi tersubut adalah suara maka akan dilanjutkan kepada audio amplifier.
3.4.3.6. Penguatan akhir pada signal suara
Bila signal data informasi tersebut data suara, maka akan dikuatkan terlabih dahulu oleh audio amplifier sebelum dilanjutkan kepada speakers. Signal audio tersebut akan dirubah menjadi gelombang elektromagnetik, selanjutnya akan di hubungkan kepada speakers agar signal elektromagnetik tersebut menjadi signal suara yang merambat diudara agar dapat di dengar oleh telinga manusia.
